Spatix — стерео-векторизация по данным лазерного сканирования

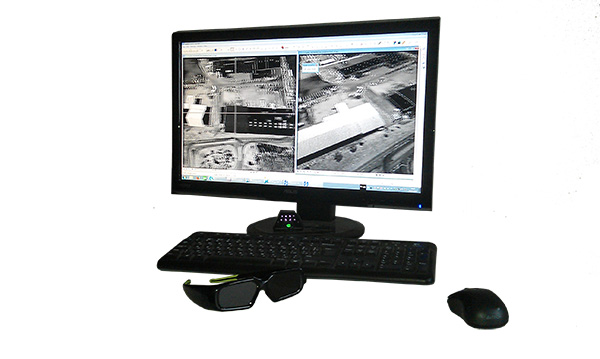

3d Workstation

Современные аппаратные и программные средства позволяют эффективно обрабатывать большие объемы пространственной информации. Это дает возможность предложить новые подходы и новые технологии в области обработки данных лазерного сканирования.

Лазерные отражения имеют трехмерную природу. Используя этот факт, можно легко формировать стереоизображения облаков точек с любого ракурса, с любыми стерео-параметрами. При этом генерация стереопар происходит в реальном времени в процессе навигации в пространстве.

Разработанный компанией Terrasolid высокопроизводительный вьюер трехмерных точек TerraStereo обеспечивает пользователя инструментарием для динамической навигации в трехмерном пространстве, образованном облаком лазерных отражений.

Являясь официальным представителем и партнером Terrasolid, ГИСвер Интегро разрабатывает CAD-среду Spatix, дополняющую TerraStereo функционалом стерео-векторизации и редактирования векторных данных непосредственно по результатам лазерной съемки.

Использование стереовизуализации, трехмерного курсора и инструментария CAD-системы, позволяет с помощью Spatix решать задачи, связанные с измерениями, моделированием и верификацией объектов по данным лазерного сканирования. В качестве исходных данных могут быть использованы данные воздушной, мобильной или наземной лазерной съемки.

(изображения, помеченные значком Glasses Small, можно увидеть в стерео-режиме с помощью анаглифических очков)

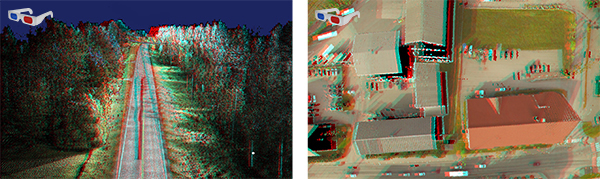

Spatix Sample 01

Облака лазерных отражений, загружаемые в Spatix, должны иметь формат LAS или Fast Binary и быть организованы в проект TerraScan с разделением на географические блоки. Для оптимизации рендеринга больших объемов данных используется технология octree. Векторные данные загружаются и сохраняются в формате DGN V7 (Bentley Systems).

Настройки стереовизуализации, такие как фокус и базис (расстояние между камерами), а также канал отображения данных (цвет, класс, интенсивность и т.д.) пользователь может выбирать самостоятельно. Также возможно интерактивное масштабирование данных по высоте. Это позволяет использовать наиболее оптимальные и комфортные параметры — в зависимости от решаемой задачи.

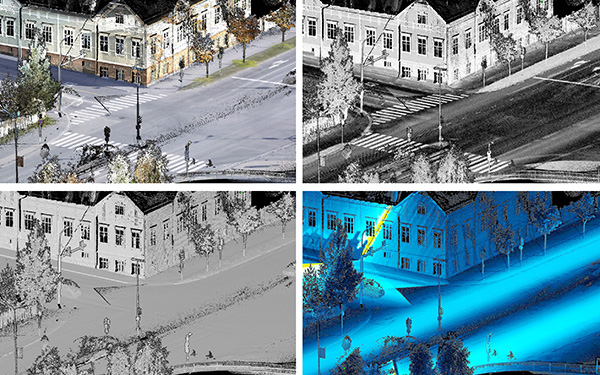

Spatix Sample 03

CAD-функционал содержит инструменты для создания и редактирования векторных элементов (таких как полилинии, многоугольники, окружности и .т.д.) и постоянно расширяется. Логика организации CAD-инструментария сходна с MicroStation, поэтому для пользователей программных продуктов Bentley Systems освоение векторной части Spatix не составит проблем.

Spatix поддерживает как черескадровый, так и анаглифический стерео-режимы.

Для ввода данных пользователь может вручную задавать «глубину» курсора, а также использовать режим интерактивной привязки к лазерным отражениям. Одновременно можно использовать до 8 рабочих окон, которые могут отображать информацию как в моно-, так и в стерео-режиме.

Визуализация одного и того же объекта в нескольких рабочих окнах с разных ракурсов позволяет вводить 3D-координаты с большой точностью. Значение скорости изменения «глубины» курсора («чувствительность» мыши) может явно задаваться пользователем в рабочих единицах проекта.

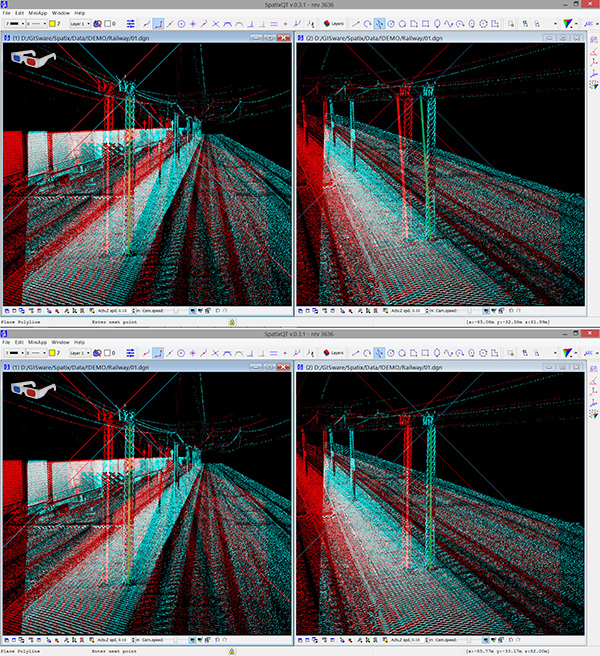

2 windows

Для активации большей части функций можно назначать произвольные сочетания «горячих клавиш», что существенно оптимизирует процесс векторизации и редактирования.

Пользователь имеет возможность создать собственный классификатор векторных данных, в котором каждому типу объектов соответствует определенный набор атрибутов (слой/цвет/стиль/толщина).
